山东等离子喷涂
您当前的位置 : 首 页 > 产品展示 > 冶金设备

联系我们Contact Us

济南金萃冶金技术有限公司

杨德良:18663719368;18663719368@163.com

莫德龙:15318437456;15668339654@163.com

汪龙涛:18663733389;  jcwlt@sina.com

沈  赛:18663761095;1866371095@163.com

网址:www.sdjcyj.com

地址:济南莱芜钢城区辛庄工业园

转炉烟道烟罩热喷涂防护

转炉烟道烟罩热喷涂防护

  • 所属分类:冶金设备
  • 浏览次数:
  • 发布日期:2020-08-13
  • 产品概述
  • 性能特点
  • 技术参数

一、产品概述

转炉烟道烟罩是转炉炼钢过程中的主要设备之一,转炉烟道汽化冷却的运行工况随转炉冶炼工艺而周期性、急剧地变化。转炉烟道系统又称转炉余热回收装置,一般由活动烟罩、炉口烟道、末段烟道组成,吹炼过程中,活动烟罩下降阻止空气进入混合燃烧,并收集高温烟气。二者都有很大的受热面,用来降低烟气温度。一般由20g低碳钢管组成受热面。炼钢过程中产生的烟气,其温度高达1100-1400℃,最 高可达1600℃,并且含有硫及其化合物,高温渣、石灰等大量粉尘。因此,受热面承受着固体物料的冲刷,酸性气体的腐蚀以及高温氧化,溅出的高温渣易吹溅到受热面形成高温侵蚀、挂渣。恶劣的运行条件对烟道的使用寿命产生严重的危害,表现为烟罩水管爆裂漏水。炉口移动烟罩的运行条件更加恶劣,特别是其受热面承受着硫气腐蚀、高温氧化和冲蚀磨损,极易在水冷管上产生大量竹节状热疲劳裂纹、麻点、穿孔漏水。目前,转炉烟道的使用寿命很短,上段烟道的平均寿命为2年左右,下段烟道的寿命为1年,炉口移动烟罩的运行条件更加恶劣,寿命只有半年左右,寿命期内事故率很高影响炼钢的生产效率。为提高烟道烟罩使用寿命降低设备故障率,采用表面电弧喷涂防护涂层工艺对烟道内表面水冷壁管进行强化处理,提高其表面抗氧化性能和抗磨损腐蚀性能,延长设备使用寿命。

二、性能特点

热喷涂技术是上世纪中期出现的一种表面改性技术,采用普通材料做母体,在其表面上制备出满足不同性能的涂层,以满足不同工况的需要。金属材料的抗氧化、腐蚀性能主要决定于金属表面是否能形成稳定、致密的金属氧化膜。普遍应用抗氧化、腐蚀的Cr合金,当其含量高于 20%时,合金表面才会形成致密的保护性氧化膜 Cr2O3。                          采用正交实验法,对耐磨钢、镍基合金进行不同配比成分的实验研究,充分进行高温氧化,硫蚀、氯离子腐蚀、熔盐侵蚀和粉尘冲刷磨损等性能的分析,找到性价比最 高的喷涂材料,设计出一种以镍铬合金为主要成分的热喷涂三层复合涂层满足转炉烟道烟罩的防护需求,主要解决了高温造成的涂层剥落及磨损问题。

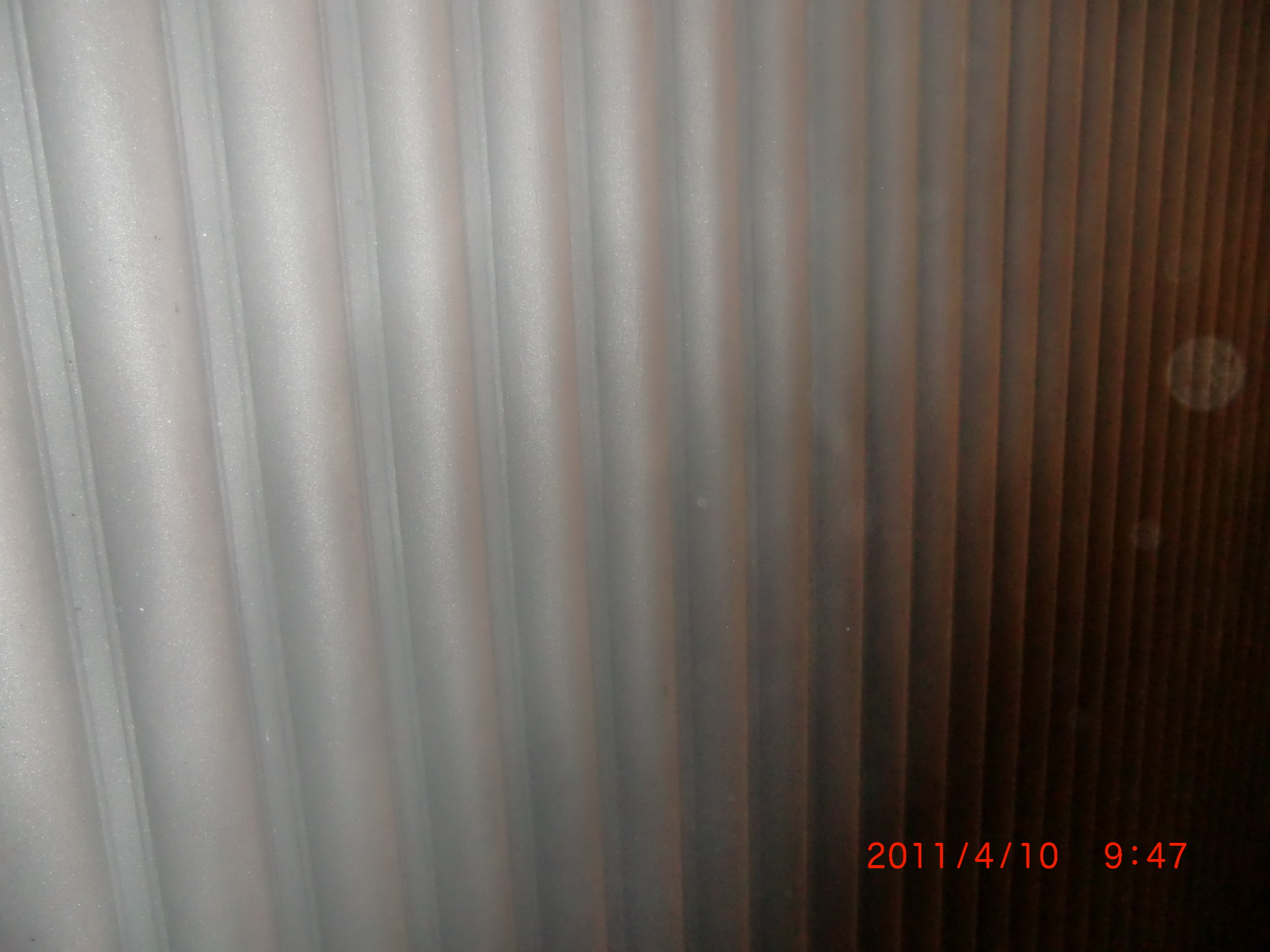

三、技术参数

(1) 结合强度 ≥60MPa;

(2)表面硬度:Hv696-738;

(3)寿命≥18个月

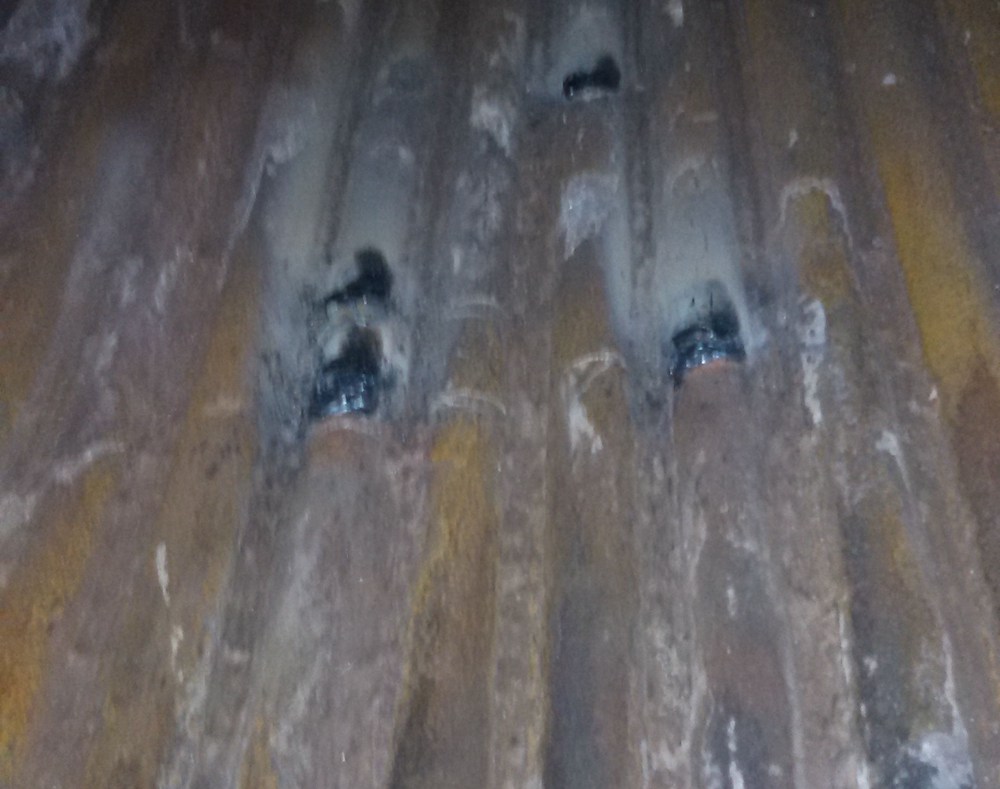

渗漏的转炉烟道


标签

上一篇:高铬合金复合 矫直辊2020-08-13
下一篇:捻环机锥辊2020-08-13

最近浏览:


咨询热线:

18663719368

邮箱:18663719368@163.com

联系地址:济南莱芜钢城区辛庄工业园

轧辊堆焊

Copyright © 济南金萃冶金技术有限公司 All rights reserved 主要从事于连续酸解反应器,高炉风口煤气堵漏,层流辊, 欢迎来电咨询!

备案号:鲁ICP备09062721号 服务支持:嵊灿科技  营业执照
