高炉冷却壁在线修复

　　一、产品概述

　　高炉冷却壁是高炉本体的重要组成部件，冷却壁质量的好坏直接影响高炉的使用寿命，在高炉运行过程中冷却壁烧损氧化及冷却壁水管的泄漏是常见故障，冷却壁更换工艺复杂难度大周期长，因此冷却壁水管的在线修复对延长高炉寿命降低运行成本尤其重要。这种在线修复工艺是在高炉休风条件下，在炉体外进行冷却壁水道的恢复，以前的穿管工艺存在穿管过细冷却能力不足且穿管容易在炉内二次烧穿而失效，而安装冷却棒工艺存在成本高，效率低且破坏高炉炉体强度等缺陷，我们公司的这种在线修复高炉水冷壁技术是利用现有的冷却壁水管进行改造疏通使其恢复冷却效果，完全利用现有的水管路线，见效快、效率高、可操作性强。

　　二、性能特点和技术参数

　　在线修复冷却壁技术主要包括三部分组成：

　　1.失效冷却壁进出水管的清理、疏通和探查工作，找到水管路线的损坏部位及位置；

　　2.利用加工好的铜块探入到水管损坏的末端进行封堵，然后灌入用耐高温胶和铜粉的混合物并捣实在用铜块彻底将管路封堵住；

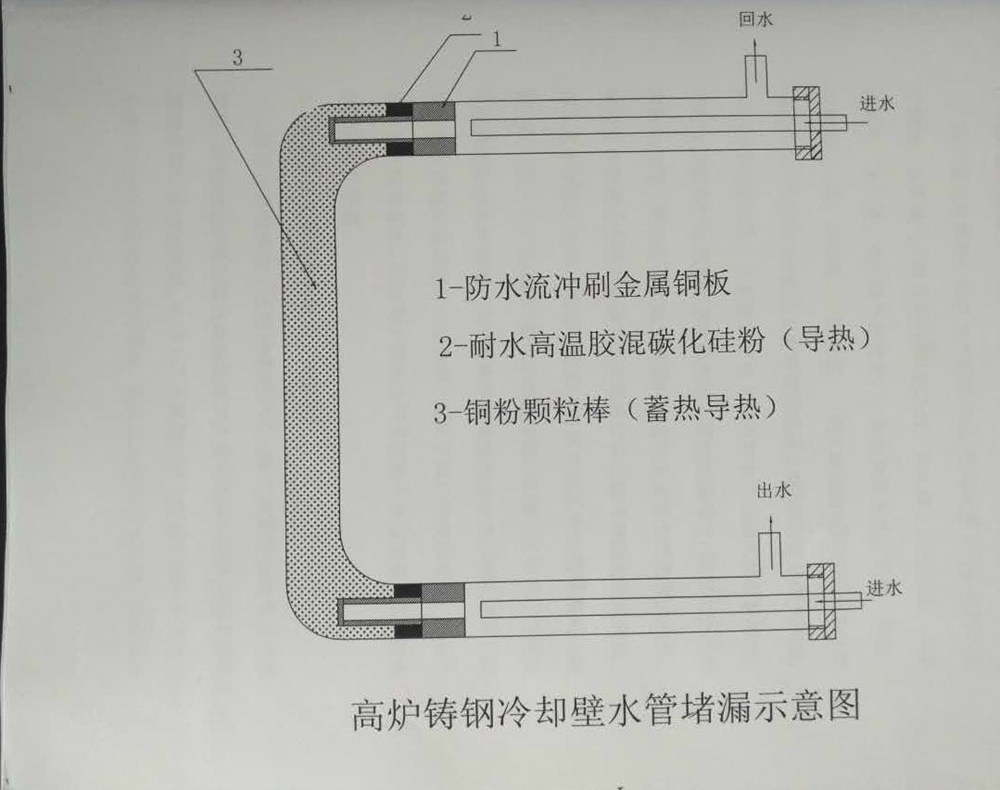

　　3.将每一个处理好的水管开一个回水口如图所示，然后再进水口插入一直径约原水管一半的水管，将新开的回水口接入原回水总管即可；

　　改造完成后，每一个损坏的冷却壁水管都成为两个独立的内循环式冷却水管，前端的铜块及铜粉能很好的完成冷却壁的吸热、扇热工作效果显著完全能够满足高炉运行要求。
